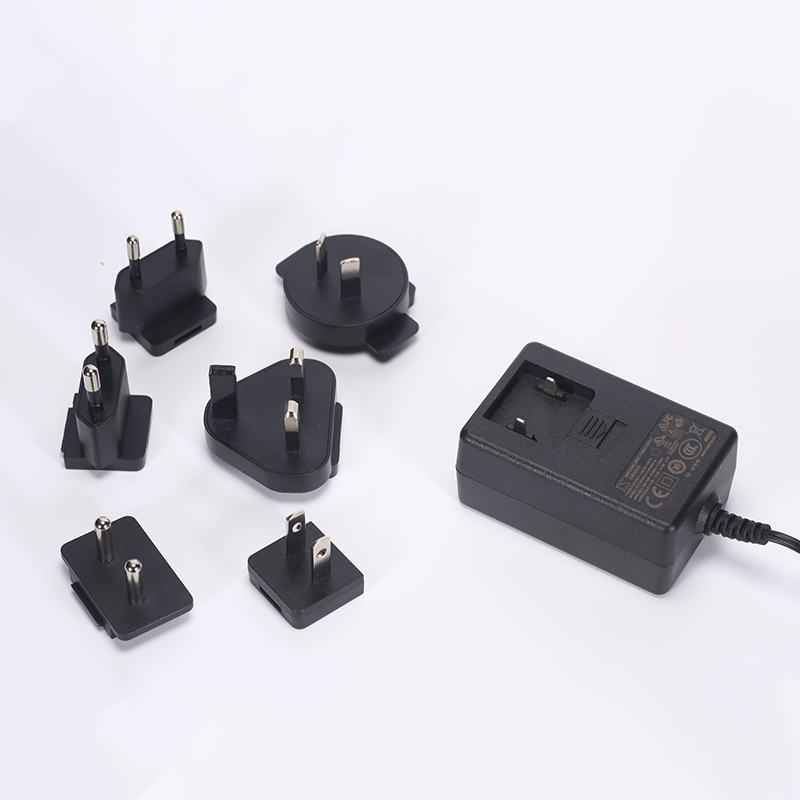

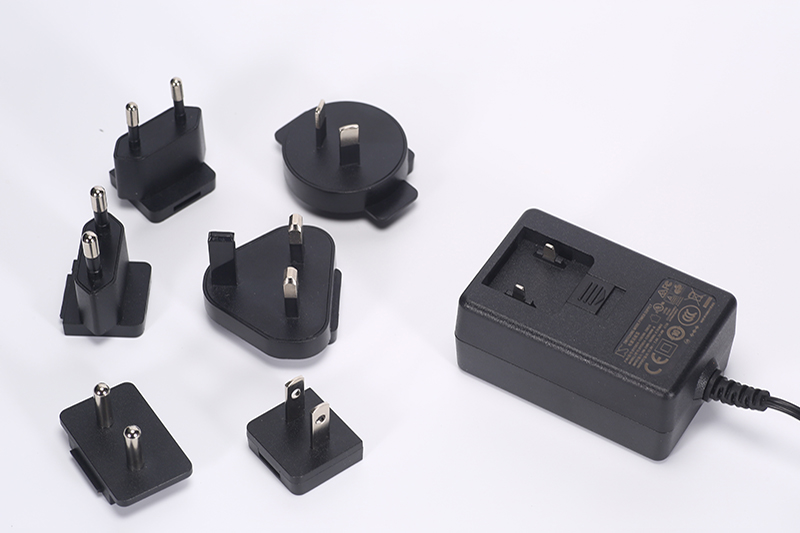

24Wシリーズ外部電源 交換可能なプラグタイプ

☑ 1. 入力電圧と周波数: 入力電圧の範囲は単相で 90Vac ～ 264Vac です。
☑2. 入力 AC 電流: 100 ～ 240Vac 入力および全負荷時に最大 0.7A。
☑3. 突入電流（コールドスタート）：100～240Vac 入力、25℃ でのコールドスタートでは、突入電流は 60A を超えません。
☑4. 入力電圧が115Vacおよび230Vacの場合、平均効率は86.20%以上です。テストポイントは、それぞれ最大負荷の25%、50%、75%、100%です。
☑5. 入力が115Vacまたは230Vacで出力が無負荷の場合、入力電力損失は
0.1W未満。
☑6. 容量性負荷: 入力が 100 ～ 240Vac で容量性負荷が 470uF の場合、アダプタは正常にオンになり、出力は定格範囲内になります。
☑7. 出力負荷過渡応答: 出力は公称出力電圧の 10% を超えてはなりません。負荷変動: 20% ～ 80%、R/S: 0.5A/uS、周波数: 持続時間 100Hz、80% で 8mS。
☑8. 過電流保護：過電流点制限：I ＞ 2.6A。出力レールに過電流が印加されると出力はヒックアップし、障害状態が解消されると自己回復します。
☑9. 短絡保護: 出力レールが短絡すると入力電力が減少しますが、電源装置は損傷せず、障害状態が除去されると自動的に回復します。
☑10. 過電圧保護: 出力が過電圧になった場合、電源は保護されます。
☑11. 動作温度および相対湿度: 0°C ～ +40°C、10%RH ～ 90%RH。
☑12. 保管温度および相対湿度: -20°C ～ +80°C、5%RH ～ 95%RH (結露なし)、海抜 10,000 フィート未満。
☑13.振動：10～300Hz掃引、一定加速度1.0G（幅：3.5mm）、X、Y、Zの各垂直軸について1時間
☑14.落下：高さ：1m。製品は少なくとも53mmの厚さの板の上に落下し、板はセメントの地面または地面に置かなければなりません。
柔軟性。3回ともランダムな表面。
☑15. 信頼性要件: バーンイン: 電源装置は、40℃±5℃で通常入力および80%定格負荷で少なくとも4時間バーンインされる必要があります。MTBF認定: MTBFは、25℃、全負荷、公称入力条件で少なくとも50,000時間である必要があります。
☑16. EMI規格/EMI: FCC Part15クラスB、EN55032
☑17. EMS規格/EMS: EN55035
☑18. 安全規格：UL62368-1、CSA C22.2 NO. 62368-1-14、IEC62368-1、EN62368-1に準拠。注：ACピンは各国の関連規格に準拠しています。
☑19. 絶縁耐力（高電圧）：一次側から二次側：4242VDC または 3000VAC / 5mAMax / 60秒（量産時は3秒）。
☑20. 漏れ電流: 264Vac / 50Hzで最大0.25mA
☑21. 絶縁抵抗: 一次側から二次側にかけて50MΩ以上、500Vdcのテスト電圧を追加。
